Harmoniske strømme og dårlig spændingskvalitet er en usynlig fejlkilde, der ofte fører til uventede og dyre driftsstop. Og når fejlkilden er usynlig, som ved harmoniske strømme, kan det medføre rådvildhed og usikkerhed, når fejlen ikke bliver entydigt lokaliseret.
Der er dog visse tegn, der kan indikere, at udfordringerne er relateret til dårlig spændingskvalitet.
Tegn på udfordringer med harmoniske strømme:
- Uforklarlige udfald
- Forsyningskabler, der bliver unormalt varme
- Maksimalafbryder, der tripper
- Elektriske komponenter, der fejler og må udskiftes
- Produktionslinjer, der laver uforklarlige fejl – på trods af, at spændingsniveauet ser fint ud.
Det kan alt sammen være et udtryk for problemer med dårlig spændingskvalitet og harmoniske strømme.
Hvorfor opstår problemet med spændingskvaliteten?
Problemet med spændingskvaliteten opstår, hvis transformeren ikke er stor nok eller nettet ikke er særlig ”stærk” ift. belastningen fra de elektriske installationer. Det får spændingskurven til at forvrænge.
Når spændingskurven begynder at blive forvrænget – det benævnes THvD (Total Harmonic spændings Distortion), spreder den dårlige spændingskvalitet sig ud i hele installationen og skaber forstyrrelser.
Hos STYREG møder vi grundlæggende to forskellige anlægsopsætninger, der kan skabe problemer med forvrængninger:
- Nye installationer, hvor belastningsformen ikke har været vurderet og frekvensomformere er de største forbrugere på transformeren. Det er dog sjældent, da der oftest er taget højde for forstyrrelserne allerede i designet af installationen.
- Installationer, der løbende er blevet udvidet med flere og flere frekvensomformere. Her vil den harmoniske forvrængning stige over tid og pludselig nå et niveau, hvor kunden begynder at opleve fejl.

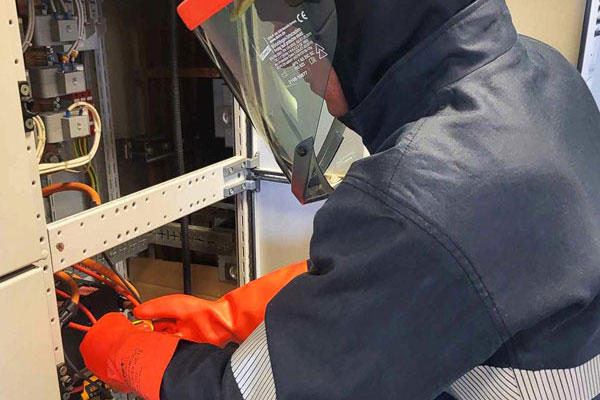

IKAST SPILDEVAND
Ikast-Brande Spildevandfik besked fra forsyningsselskabet, at deres harmoniske strøm var for stor. De blev bedt om at reducere den, for at undgå nedbrud i transformeren

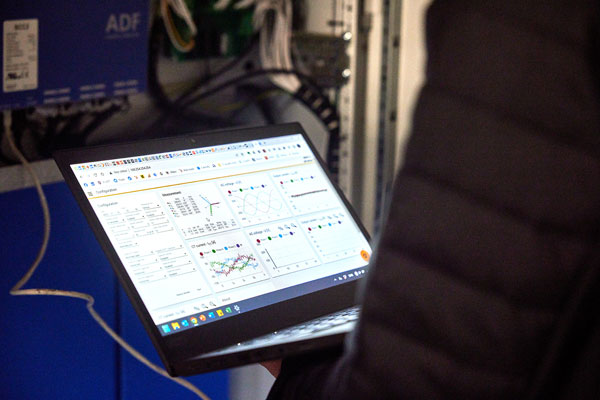

HARMONISK MÅLING

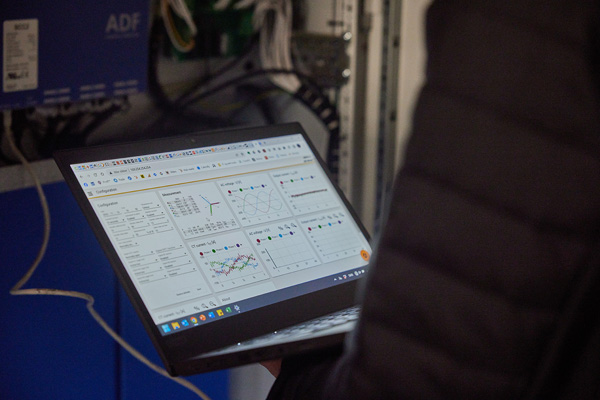

Med en harmonisk måling får I dokumenteret de usynlige problemstillinger, der opstår ved harmoniske strømme (THD).
VURDERING AF STRØMME

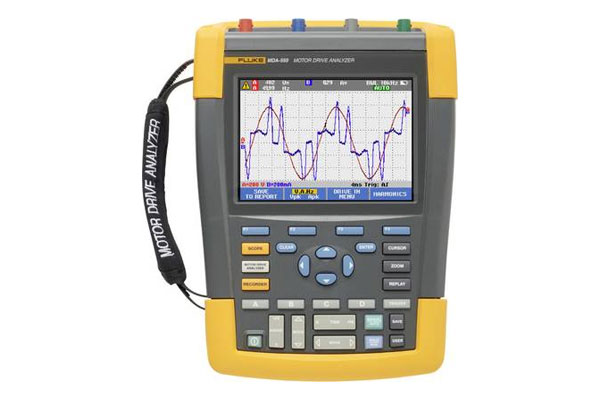

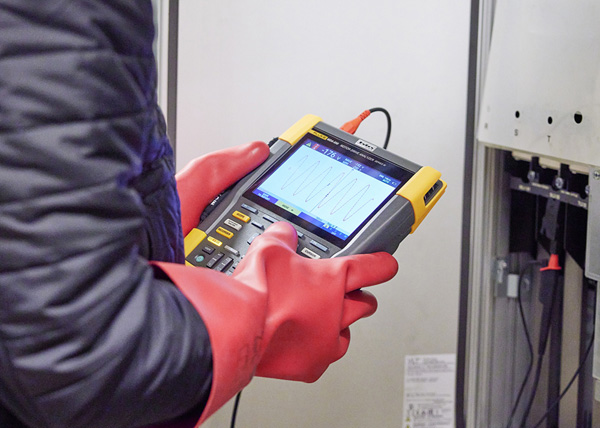

Når der er udfordringer relateret til spændingskvalitet og harmoniske forvrængninger er første trin at lokalisere problematikkens omfang ved hjælp af måleinstrumenter.
