Hvordan kan udfordringer med harmoniske forvrængninger løses?

En fabrik i vores kundegruppe oplevede, at en luftkompressor faldt ud igen og igen med melding om forsyningsfejl. Elektrikeren kom ud og konstaterede, at spændingsniveauet egentlig var i orden. Vi blev tilkaldt og med specialudstyr målte vi den harmoniske spændingsforvrængning (THvD) til 10-12 %. Det er over normen på 5%.

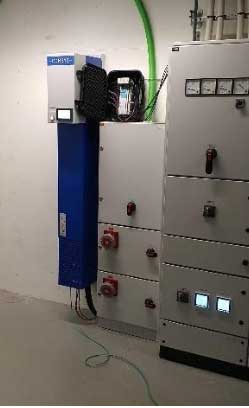

Løsningen blev at installere et aktivt filter fra Comsys på forsyningsledningen. Det reducerede THvD fra 10-12% til ca. 5% – og kompressoren har kørt siden uden uforklarlige stop.

Når niveauet af harmoniske strømme er vurderet og udfordringerne lokaliseret, skal den optimale løsning til installationen findes. Der er flere veje at gå, men løsningen kunne være en af nedenstående eksempler:

1. Montere et passiv filter foran én frekvensomformer (metode 1)

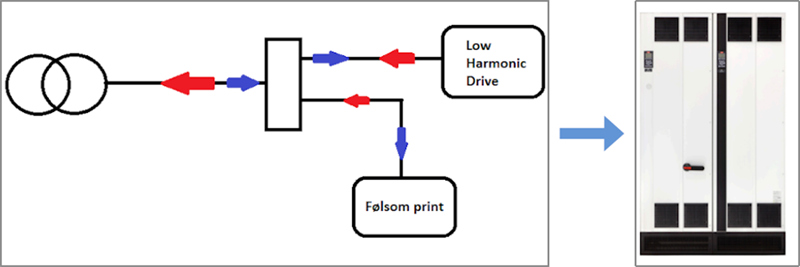

2. Indbygge et aktivt filter inden i én frekvensomformer (Low Harmonic Drive, metode 2)

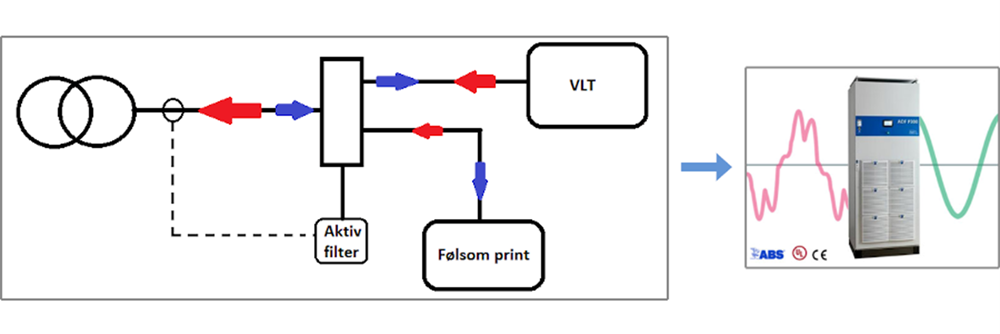

3. Opstille et aktivt filter foran alle installationens frekvensomformere (metode 3)
4. Udskifte transformeren til en større model som kan klare den harmoniske strøm
5. Anvende 12-puls frekvensomformer med special transformer
6. Anvende Aktiv Front End frekvensomformer (AFE)

I STYREG har vi stor erfaring med måde Danfoss AAF006 og Comsys aktive filtre, som vi begge er salgs- og service partner på. Det er nogle af de metoder vi oftest er med til at sætte op til anvendelse. Men, der er flere metoder, dog lidt dyrere.

For større frekvensomformere er det muligt at sænke de harmoniske strømme ved at anvende en 12 pulse frekvensomformer eller et AFE frekvensomformer (Aktivt Front End). For en AFE frekvensomformer er det muligt at tilbageføre energi ved bremsning fra applikationer med høj inerti (ventilatorer, centrifuger eller kraner).
